ОПС

Описание продукта

Платформа: AutoCAD, nanoCAD, BricsCAD

Программа предназначена для выполнения проектирования системы кабельных каналов, системы пожарной сигнализации, системы охранной сигнализации, системы контроля и управления доступом в среде AutoCAD/nanoCAD. Сочетает в себе удобный, интуитивно понятный интерфейс и инструменты графического отображения и расчета оборудования.

Область применения

Специализированное программное обеспечение – второй инструмент для проектировщиков «слаботочки», разработанный с учетом основных стандартов СП 5.13130.2009, РД 25.953–90, РД 78.36.002–99, РМ 78.36.001–99, НПБ 160–97, ГОСТ 21.1101–2009.

Программный продукт позволяет решить следующие задачи:

  • консолидация информации по проекту;
  • автоматическая расстановка пожарных (точечных и линейных) извещателей по помещениям в соответствии с требованиями СП 5.13130.2009;
  • автоматизированная расстановка охранных извещателей;
  • автоматизированная расстановка оборудования СКУД;
  • оценочный расчет кабеля шлейфов без прокладки кабельных каналов;
  • создание системы кабельных каналов;
  • создание и трассировка шлейфов сигнализации (традиционных и адресно-аналоговых);
  • создание и трассировка интерфейсных шлейфов;
  • автоматическое составление отчетных документов (спецификация, кабельные журналы, структурная схема, таблицы).

наверх

Организация работы

В программе реализован Менеджер проекта. С его помощью с документами, входящими в проект, производятся все основные операции (создание, загрузка, добавление, удаление), в нем устанавливается исполнение отдельных документов, производится просмотр и редактирование документов. С помощью Менеджера проекта можно добавлять в общий проект файлы данных из других программ (MS Word, MS Excel и др.) и размещать их по определенным директориям. Использование Менеджера проекта делает процесс проектирования более логичным.

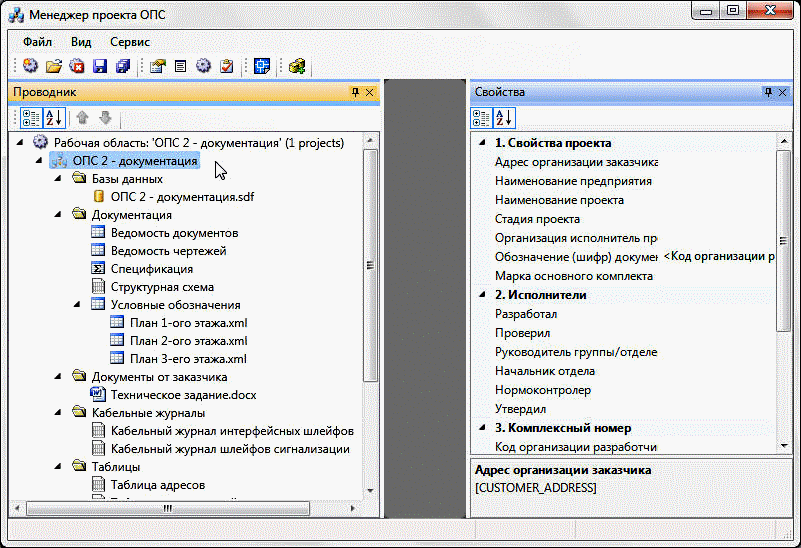

Рис. 1.Менеджер проекта

Программа позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат. В программе содержатся базы данных, открытые для редактирования пользователями. В оболочке программы реализована раздельная концепция «Баз данных производителей» и «Базы данных проекта» с легкой загрузкой баз данных новых производителей. Выполняется быстрый обмен информацией между базами данных производителей и базой данных проекта.

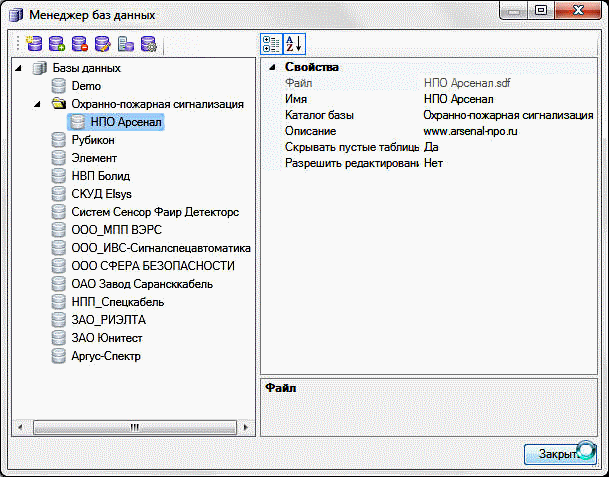

Рис. 2. Менеджер баз данных

В программном продукте реализованы следующие возможности:

  • работа с базами данных производителей оборудования;
  • перенос базы данных выполненного проекта по ОПС в новый проект;
  • база условных графических обозначений (УГО) составлена по РД 78.36.002–99, открыта для редактирования и хранится в обычном файле *.dwg;
  • реализованы настройки текста для маркировки оборудования;
  • реализованы настройки объектной привязки для подключения объектов;
  • предусмотрена возможность выбора и изменения свойств одновременно у нескольких объектов;
  • осуществляется расстановка оборудования ОПС и СКУД на планах этажей здания и его маркировка;
  • для маркировки оборудования, разработанного с учетом многобуквенных кодов по РД 25.953–90, предусмотрены настраиваемые маски маркировки, в которых можно задавать суффиксы и префиксы, а также порядок следования;
  • для более удобного визуального восприятия реализована подсветка соединенного между собой оборудования;
  • для обеспечения более гибкого контроля над оборудованием, установленным на чертеже, предусмотрен комплекс подсказок, всплывающих при наведении курсора на объект.

наверх

Расстановка оборудования ОПС и СКУД

Программа позволяет автоматически расставлять пожарные извещатели по помещениям с учетом различных условий их установки и параметров помещений.

Некоторые способы автоматической установки пожарных извещателей:

  • расстановка точечных пожарных извещателей согласно требованиям таблиц 13.3 и 13.5 раздела 13 СП 5.13130.2009;
  • расстановка линейных дымовых пожарных извещателей согласно требованиям пп. 13.5.3 и 13.5.4 и таблицы 13.4 раздела 13 СП 5.13130.2009;
  • расстановка точечных пожарных извещателей в пространствах фальшпола и подвесного потолка;
  • расстановка точечных пожарных извещателей согласно требованиям п. 13.3.10 раздела 13 СП 5.13130.2009;
  • учет условий расстановки точечных пожарных извещателей согласно требованию п. 13.3.3 раздела 13 СП 5.13130.2009;
  • учет условий расстановки точечных пожарных извещателей согласно требованию п. 14.1 раздела 14 СП 5.13130.2009 (без учета примечания);
  • программа позволяет расставлять в автоматизированном режиме оборудование СКУД, определяя его состав и высоты установки для всего проекта. В ходе выполнения проекта эти условия могут быть изменены.

Также программа позволяет расставлять охранные извещатели и видеокамеры с заданием угла установки оборудования непосредственно при установке на план этажа здания.

наверх

Оценочный расчет кабеля

Программа позволяет проводить оценочный расчет кабеля для шлейфов сигнализации. Для проведения оценочного расчета достаточно расставить оборудование и включить его в шлейфы. Далее программа сама посчитает длину кабеля с учетом координат установки оборудования, а также с учетом высот установки соединяемого оборудования.

Если необходимо провести оценочный расчет кабеля для многоэтажного здания, то достаточно установить УГО межэтажных переходов и объединить их в единый стояк. В этом случае программа будет рассчитывать кабель с учетом перехода с этажа на этаж в заданной отметке поэтажного плана.

После проведения оценочного расчета будет доступна и выгрузка отчетных документов: структурная схема, кабельные журналы с результатами расчета, табличные документы.

наверх

Создание шлейфов и трассировка кабеля

Одной из особенностей программы является работа со шлейфами сигнализации. В программе предусмотрена работа с тремя типами шлейфов: традиционный (неадресный), адресный, информационная линия (в версии 1.0 был адресно-аналоговый шлейф). Каждый шлейф имеет свои индивидуальные настройки, позволяя максимально приблизить проектируемый объект к условиям его эксплуатации.

В неадресный шлейф будут подключены только неадресные извещатели.

В адресный шлейф будут подключены только адресные извещатели.

В информационную линию будут подключены адресные и адресно-аналоговые извещатели и другие адресные устройства. Также для информационной линии можно устанавливать различные диапазоны адресов для извещателей и адресных устройств.

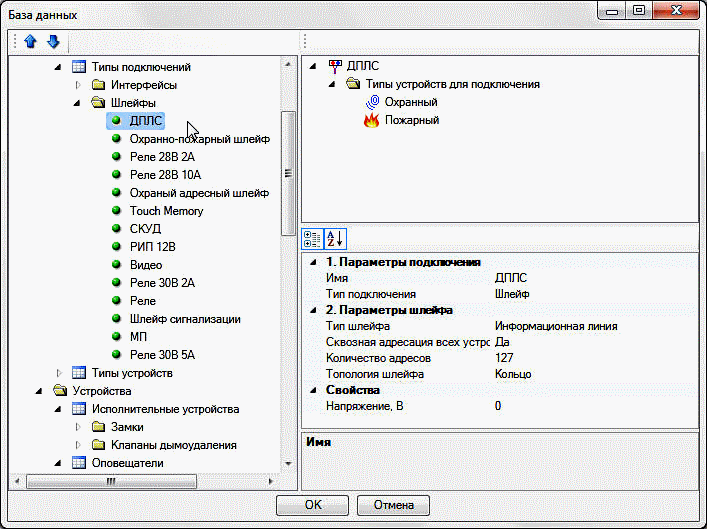

Рис. 3. Свойства шлейфов

Программа позволяет автоматически трассировать кабель по шлейфам сигнализации. Трассировка происходит по кабельным каналам с учетом последовательности включения извещателей в шлейф. Для использования в шлейфе сигнализации кабеля различных типов предусмотрена работа с распределительными коробками.

наверх

Работа с электротехнической моделью

Все соединения в проекте осуществляются с помощью единой электротехнической модели, которая позволяет быстро и безошибочно создавать соединения как шлейфов сигнализации, так и интерфейсных шлейфов.

Рис. 4. Электротехническая модель проекта

В электротехнической модели доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях. Общая электротехническая модель кабельной системы формируется:

  • при выполнении автоматической трассировки кабеля по кабельным каналам – как по горизонтальным, так и по вертикальным участкам;
  • маркировкой оборудования, участвующего в соединениях кабельной системы;
  • при внесении изменений в проект значения маркировки автоматически обновляются;
  • при анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и специально отображает их.

наверх

3D-вид проектируемой системы

В качестве отчетного документа может быть использован и 3D-вид плана этажа. 3D-вид создается на основе расставленного оборудования и проложенных кабельных каналов, а также присутствия в каждом объекте, установленном на плане этажа, параметра высоты.

При создании 3D-вида каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на файлах *dwg. Например, если на одном плане размещено оборудование пожарной сигнализации и видеонаблюдения, то эти системы можно отобразить отдельно на разных листах.

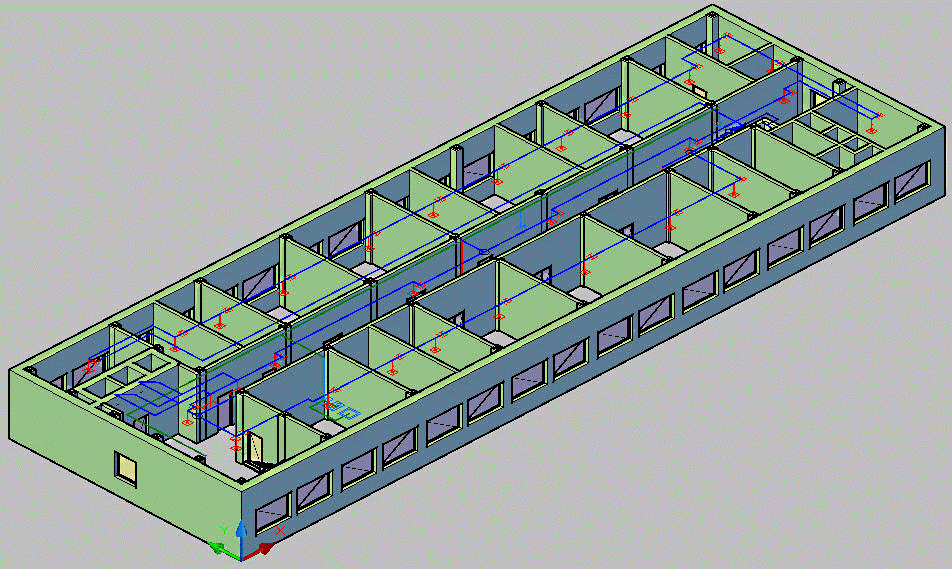

Рис. 5. 3D-вид пожарной сигнализации

Созданные 3D-виды можно использовать в качестве средства дополнительного контроля корректности установки оборудования на плане этажа.

наверх

Структурная схема проекта

Программа позволяет автоматически формировать структурную схему как проекта в целом, так и с возможностью разбиения по системам.

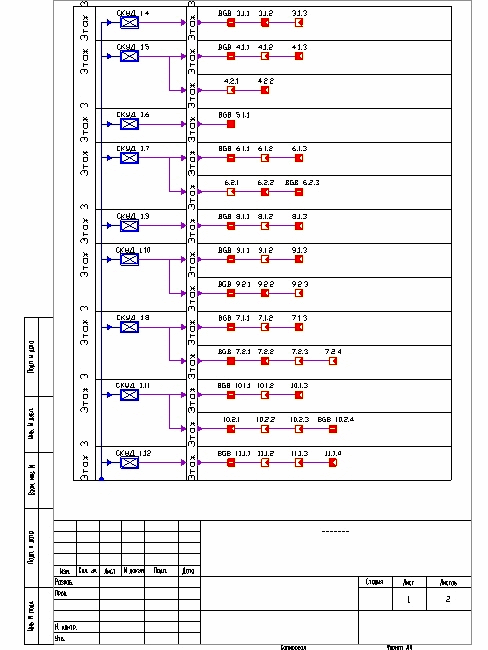

Рис. 6. Структурная схема охранной сигнализации

С помощью конфигураций структурную схему можно настраивать под различные условия выполнения проекта. К настраиваемым параметрам структурной схемы относятся:

  • типы подключаемых устройств в структурной схеме для создания структурной схемы для различных систем;
  • размеры для расстановки устройств на структурной схеме;
  • выгрузка структурной схемы в полном или сокращенном варианте. Полный вариант описывает связи между всеми устройствами, участвующими в проекте. Сокращенный вариант подразумевает сокращение количества однотипных устройств;
  • выгрузка структурной схемы согласно различным форматам.

наверх

Документирование проекта

Программа обеспечивает создание нескольких видов отчетов, среди которых:

  • структурная схема;
  • кабельный журнал шлейфов сигнализации;
  • кабельный журнал интерфейсных шлейфов;
  • ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов по ГОСТ 21.1101–2009;
  • экспликация помещений по ГОСТ 21.501–93;
  • спецификация оборудования и материалов по ГОСТ 21.110–95. Данные вносятся в спецификацию по принципу «что внесено в план этажа, то включено и в отчет» с возможностью коррекции выводимого документа;
  • существует возможность создания поэтажных спецификаций систем;
  • таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа;
  • различные табличные документы: таблицы адресов, шлейфов, подключений распределительных коробок, установки охранных извещателей.

Выгрузка табличных отчетов и спецификаций осуществляется в CAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

С помощью уникальных свойств каждого проекта существует возможность выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати осуществляется в Диспетчере печати AutoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, диспетчеры печати MS Excel и MS Word.

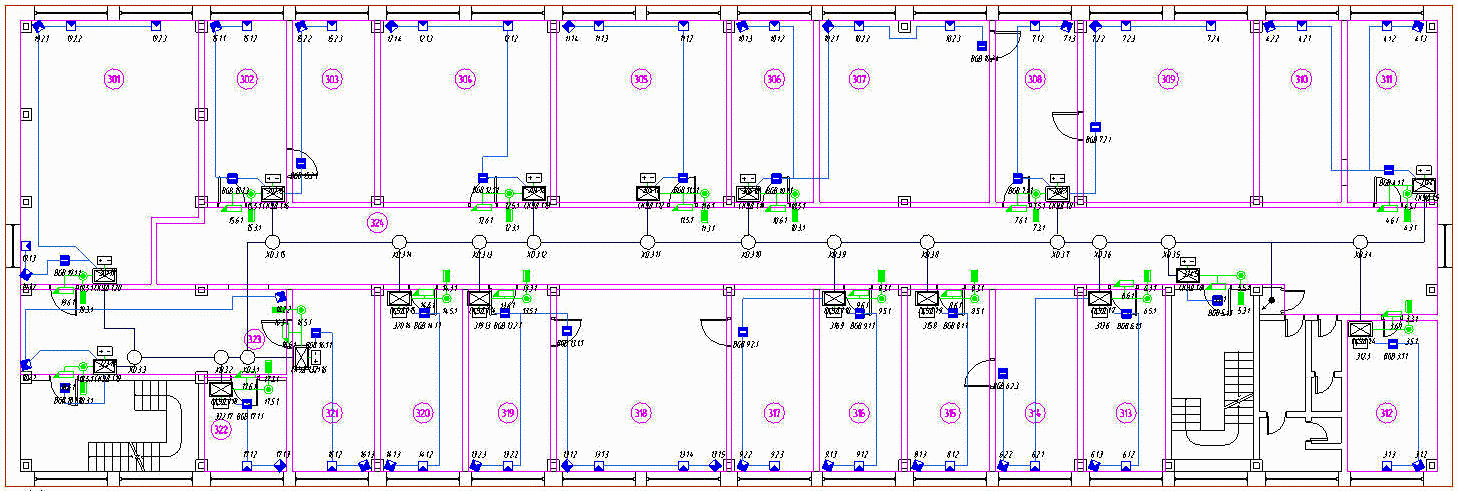

Рис. 7. План этажа здания с оборудованием
