Инженерные сети. Электричество

Программный продукт предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ) и внутреннего электроосвещения (ЭО) промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, программа позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Программный продукт позволяет решить следующие задачи:

• расчет освещенности и автоматическая расстановка светильников в помещении;
• расстановка оборудования и прокладка кабельных трасс;
• прокладка кабелей по кабельным трассам;
• проведение всех необходимых электротехнических расчетов;
• выбор уставок защитных аппаратов и сечений кабелей;
• формирование проектной документации.

• Дружественный, интуитивно понятный интерфейс.
• Встроенный Менеджер проекта.
• Широкий спектр настроек, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия и особенностями конкретного проекта.
• Автоматическая маркировка оборудования и кабелей по настраиваемой маске.
• Возможность как ручного заполнения технологического задания, так и его импорта из обменного XML-файла.
• Возможность построения электрической сети на нескольких планах с сохранением связей между ними.
• Моделирование как силовой, так и контрольной электрической сети.
• Наличие Мастера проверок, контролирующего правильность построения сети, выбор оборудования и кабелей.
• Наличие отдельного нелицензируемого приложения – Менеджера баз данных, предназначенного для управления базами данных, их редактирования и пополнения, а также для выполнения операций импорта / экспорта между ними.

Работа в программе строится следующим образом:

• с помощью специальных инструментов пользователь создает модель проекта, оформляя план расположения оборудования и прокладки кабельных трасс, программа производит все необходимые расчеты;
• пользователь выбирает сечения кабелей и уставки защитных аппаратов;
• программа выполняет комплекс проверок сети.
• После этого все остальные документы(за исключением плана) генерируются автоматически.

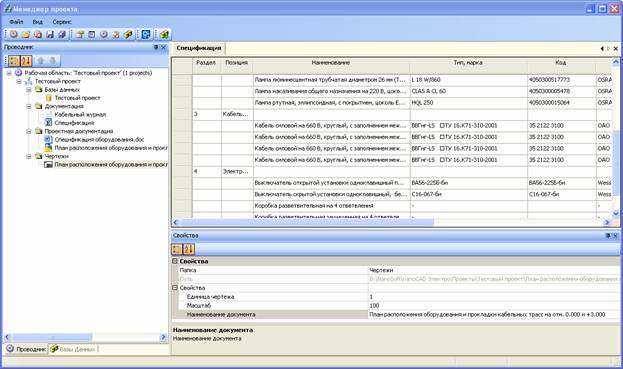

Работа в программе начинается с открытия окна Менеджер проекта, где сосредоточены инструменты управления всеми документами, входящими в проект (создание, удаление, подключение, предварительный просмотр, редактирование и т. д.). Из этого же окна производится управление базами данных оборудования.

Менеджер проекта делает хранение проектных документов структурированным

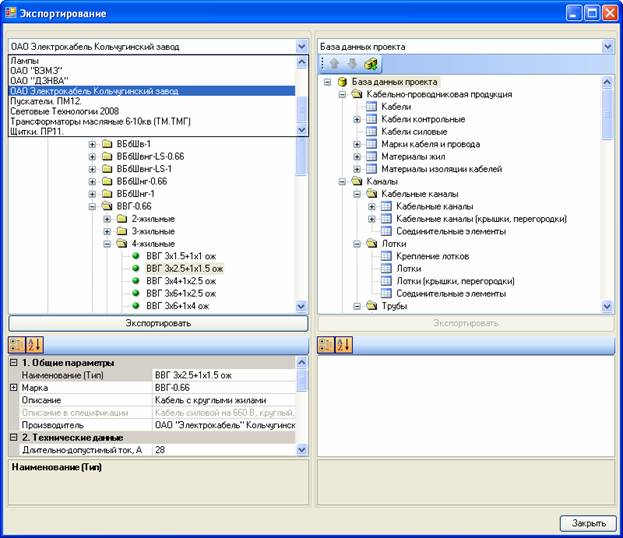

В программе реализована концепция разделения на «Базу данных проекта» и «Базы данных приложения». Последних может быть сколь угодно много, их можно формировать какпо производителям, так и по видам оборудования. На любой стадии проектирования необходимое оборудование легко импортируется из «Баз данных приложения» в «Базу данных проекта» с помощью Менеджера баз данных.

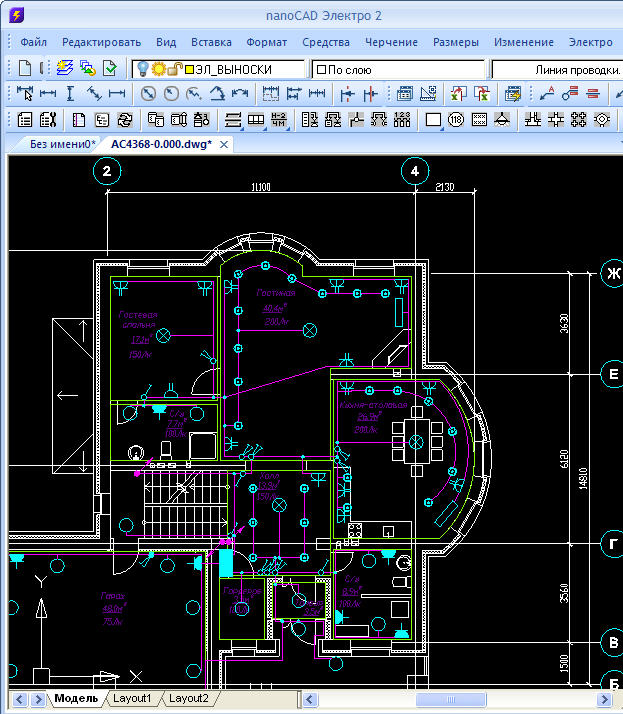

Как уже сказано, формирование модели электрической сети осуществляется путем оформления плана расположения оборудования и прокладки кабельных трасс на заранее загруженной архитектурной подоснове. С помощью специальных инструментов программы пользователь расставляет на плане оборудование, подключает электроприемники к распределительным устройствам, прокладывает трассы и кабели в них.

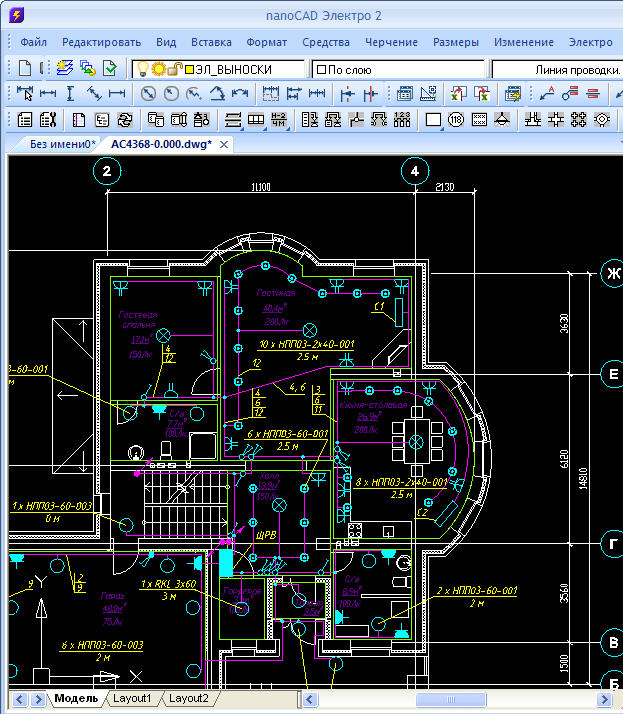

На завершающей стадии проектирования выполняется окончательное оформление плана. С использованием команд Атрибуты, Выноска и Спец. выноска проставляются выноски к оборудованию, трассам и помещениям.

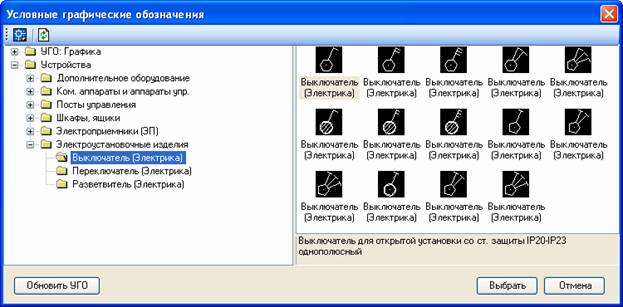

Расстановка оборудования осуществляется с помощью окна База УГО, где для удобства пользователя все УГО распределены по группам в виде дерева. В окне Условные графические обозначения это дерево размещено слева. Поле, расположенное справа, предназначено для отображения УГО выбранной группы. Если выделить конкретное УГО, в нижней части окна появится соответствующее описание-подсказка.

База условных графических обозначений открыта для редактирования и хранится в обычном ДВГ-файле.

Сформированная на плане модель электрической сети отображается в окне Электротехническая модель.

В электротехнической модели производятся все необходимые расчеты, выбор уставок защитных аппаратов, марок и сечений кабелей.

В программе реализованы следующие виды расчетов:

• расчет внутреннего освещения методом коэффициента использования;
• расчет электрических нагрузок по методикам
• РТМ36.18.32.4–92,
• СП31 - 110–2003,
• ТЭП;
• расчет токов 1 -, 2 - и 3 - фазного короткого замыкания по методикам
• ГОСТ28249–93,
• «петля фаза-ноль»;
• расчет токов утечки через изоляцию согласно ПУЭ 7 п. 7.1.83;
• расчет потерь напряжения.

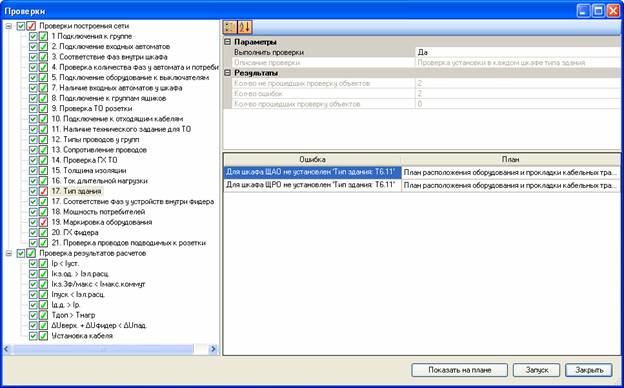

Правильность построения электрической сети и выбора оборудования контролируется модулем проверок, который информирует пользователя о возникших ошибках.

По результатам работы в программе формируются следующие проектные документы:

планы расположения оборудования и прокладки кабельных трасс;

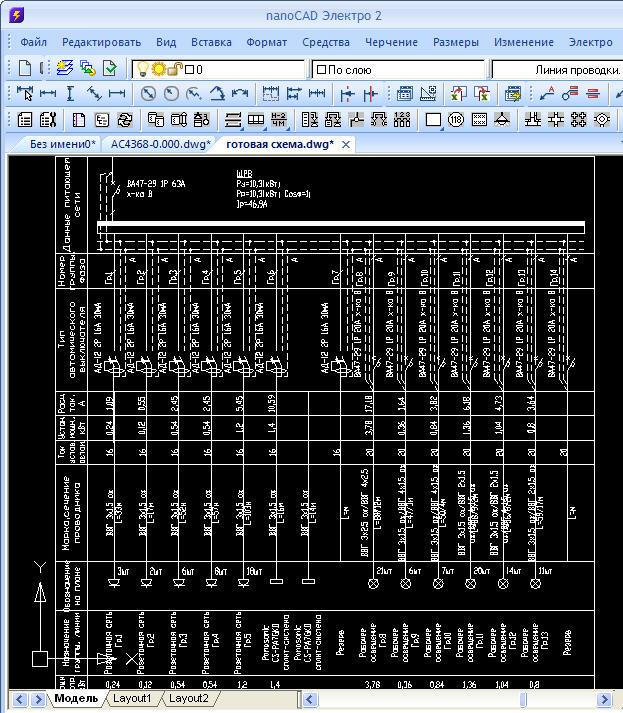

принципиальные схемы распределительной и питающей сетей;

спецификация оборудования, изделий и материалов;

кабельный журнал;

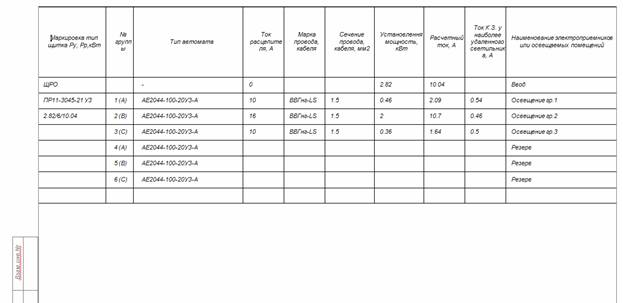

таблицы групповых щитков;

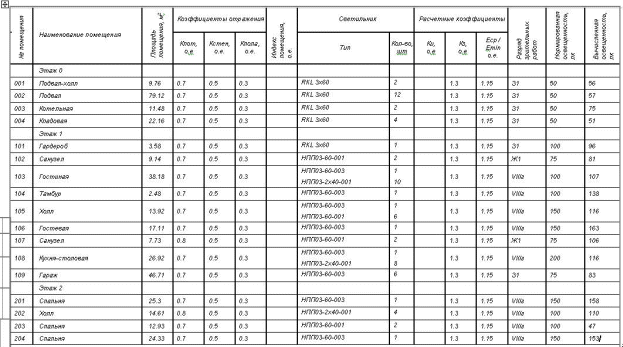

отчеты с результатами светотехнических расчетов;

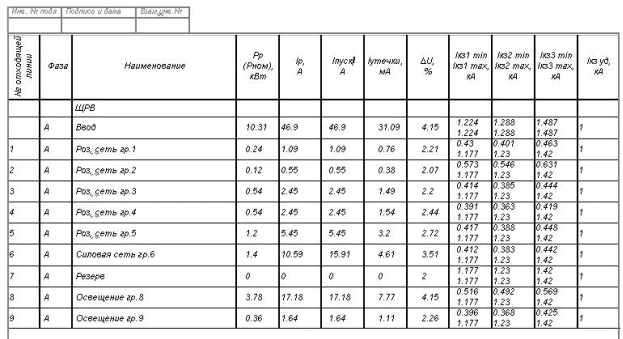

отчеты с результатами электротехнических расчетов.
