Платформа: nanoCAD
Программа предназначена для проектирования внутренних систем водопровода и канализации в среде nanoCAD, а также водяного пожаротушения с использованием пожарных кранов. В программе объединены расчетная и графическая часть раздела проектирования «Внутренний Водопровод и Канализация».Данный программный продукт включает в себя специализированные инструменты инженера-сантехника. Из созданной 2,5D-модели систем водопровода и канализации пользователь получает практически всю необходимую документацию:
Следует отметить, что трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водопровода и канализации генерируются автоматически. Помимо графической части в программу включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01 – 85*) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.
Все объекты программы (трубопроводы, санитарные приборы, трубопроводная арматура и т. д.) являются интеллектуальными. Каждый из этих объектов обладает характерными для данного элемента свойствами, которые в процессе проектирования можно редактировать. Причем для каждой группы элементов эти свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер (для трубопроводов систем канализации дополнительно задаются наполнение и расчетный уклон), для санитарных приборов – сортамент, а для трубопроводной арматуры – сортамент и типоразмер.
На сегодняшний день в системах водопровода и канализации используется весьма разнообразное оборудование. На рынке представлены как отечественные, так и зарубежные производители. Все это делает наполнение баз данных принципиально важным.

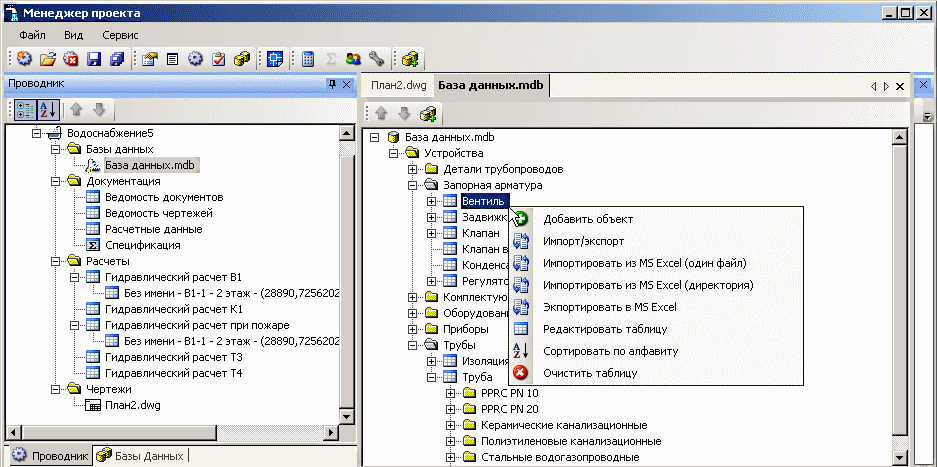

Все базы данных программы открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется владеть навыками программирования. Достаточно уметь работать в простейшем табличном редакторе.

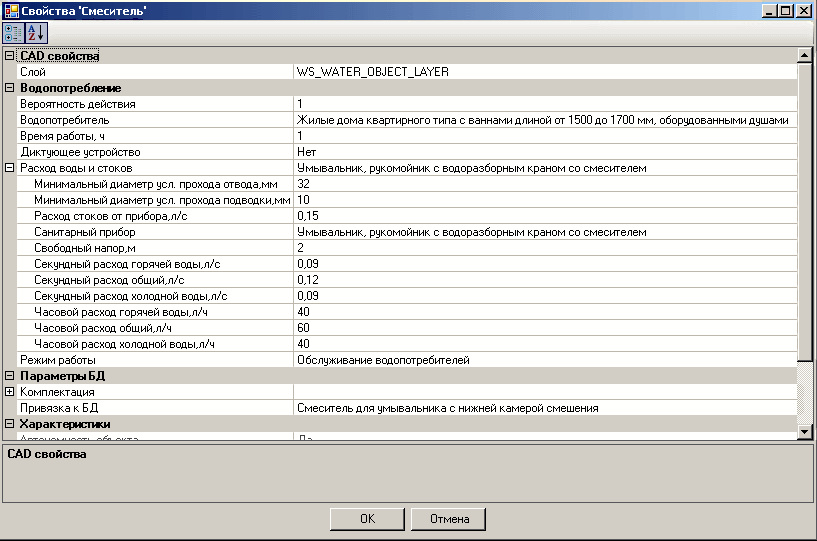

Кроме того, в программе предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по требованиям заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить требуемые характеристики в базу данных. Также можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

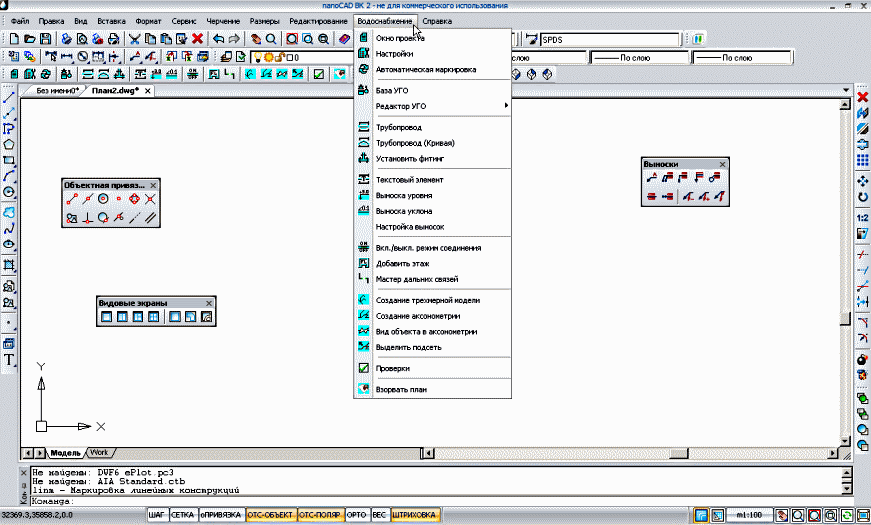

Программа имеет привычный интерфейс стандартных CAD-систем, что позволяет минимизировать сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, реализованы сервисные функции создания моделей систем водопровода и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т. п.
При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водопровода и канализации, так как все они основаны на эмпирических данных.

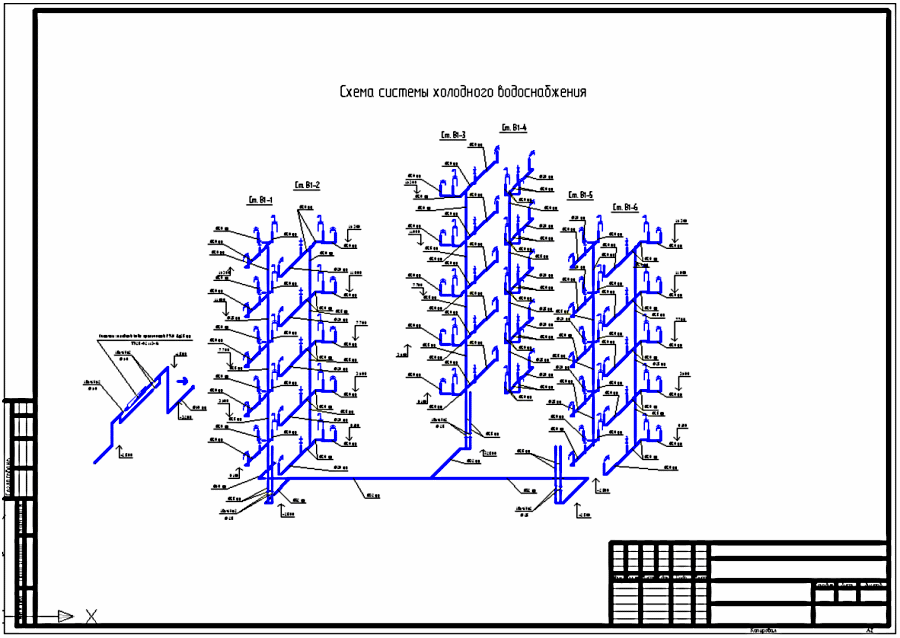

Наша программа полностью учитывает требования отечественных нормативных документов. Все табличные формы соответствуют ГОСТ 21.601 – 70 и ГОСТ 21.110 – 95. Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01 – 85*. Кроме того, программа генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не соответствующую ГОСТ.
Основа работы программы – 3D-модель систем водопровода и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как тогда создать «правильную» модель для корректного расчета и графики?

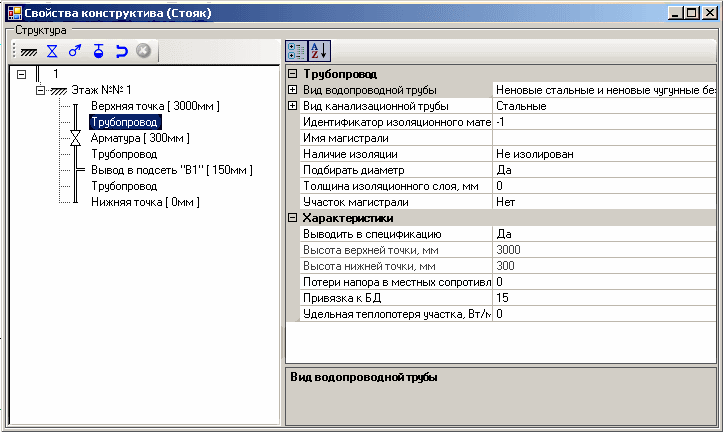

В программе эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами, используя при этом интеллектуальные объекты «Стояк». Этому объекту присваивается обозначение и номер этажа, на котором он находится. На каждом поэтажном плане всем стоякам присваивается номер соответствующего этажа. При этом программа автоматически определяет, какой участок стояка на каждой планировке находится выше или ниже другого. Таким образом, создается виртуальная трехмерная модель систем водопровода и канализации, а при их гидравлическом расчете учитывается высотный перепад.
Кроме того, есть возможность задавать арматуру, выпуски и полотенцесушители на стояке в интерактивном режиме, а не отрисовывать их в 3D-виде.

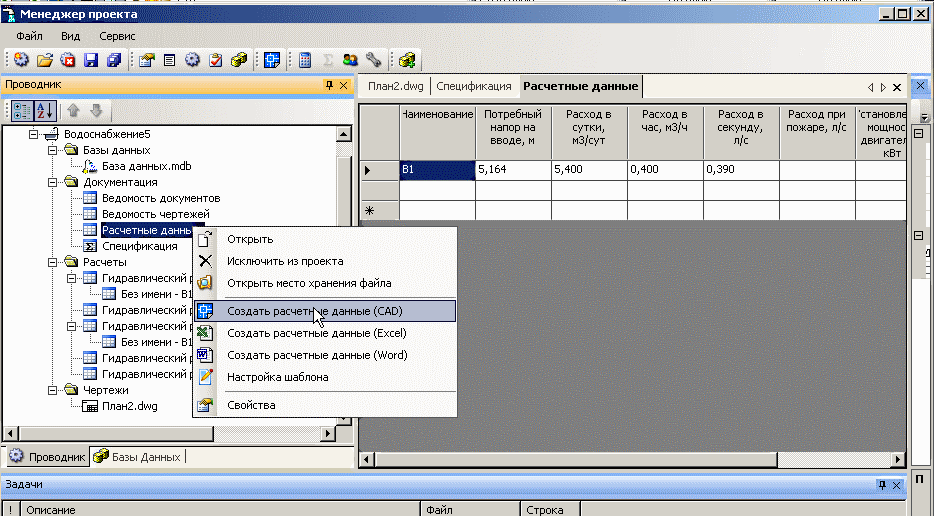

Для согласования данных в программе используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водопровода и канализации.

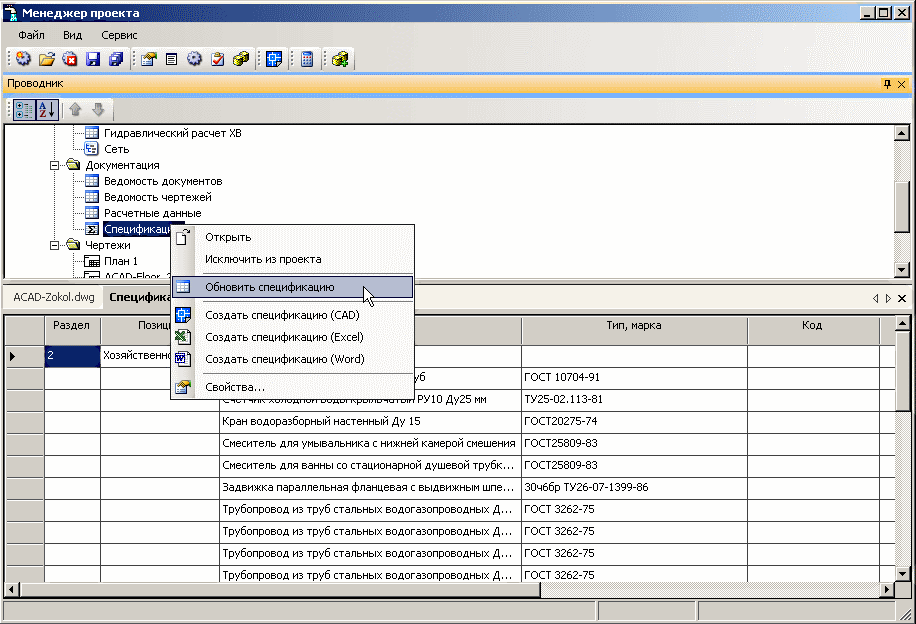

В программе реализована возможность импортировать табличные данные (спецификацию оборудования, спецификацию систем водопровода и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов), полученные в MS Word и MS Excel. Это особенно важно, когда надо передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.
